Instalación de cámaras de seguridad

Lista de contenido:

Nº1: Diferencia entre un CCTV analógico y un CCTV IP.
Nº2: Topología de un sistema de CCTV.
Nº3: Diagrama de conexión con cable UTP.

⇒1. Diferencia entre un CCTV analógico y un CCTV IP.

_____________________________

Un CCTV (Circuito Cerrado de Televisión) es un sistema de videovigilancia que se utiliza para monitorear y grabar imágenes de un área determinada. Existen dos tipos principales de CCTV: el analógico y el IP (Internet Protocol). La principal diferencia entre ambos es la forma en que se transmiten y almacenan las imágenes.

_____________________________

↪CCTV analógico

Un CCTV analógico utiliza cámaras analógicas que envían señales de video a través de cables coaxiales a un DVR (grabador de video digital). El DVR es el encargado de procesar y almacenar las imágenes grabadas por las cámaras. Este tipo de sistema suele ser más económico que el CCTV IP y es adecuado para instalaciones pequeñas y de baja complejidad.

_____________________________
↪CCTV IP

Por otro lado, el CCTV IP utiliza cámaras IP que envían señales de video a través de una red de datos. Las cámaras IP tienen su propio procesador, lo que les permite enviar señales de video digitales a través de la red. Estas señales de video se pueden transmitir a un NVR (grabador de video en red) que procesa y almacena las imágenes. El CCTV IP ofrece una mayor calidad de imagen, más opciones de almacenamiento y una mayor flexibilidad en cuanto a la ubicación de las cámaras y la transmisión de imágenes.

⇒2. Topología de un sistema de CCTV.

_____________________________

_____________________________

Las cámaras reciben las imágenes que son enviadas a los monitores por cable o vía inalámbrica donde son observados por personal dedicado al monitoreo de estas señales o vistos a distancia en tiempo real, a su vez son almacenados en grabadores o servidores que pueden estar en el mismo sitio o de forma remota, incluso ya que puede almacenar grabaciones en la nube. Actualmente los equipos permiten iniciar la grabación al detectar movimiento (cambios en los pixeles de la imagen), esto ahorra espacio de almacenamiento durante el tiempo de inactividad de la zona protegida, además de que las nuevas tecnologías han desarrollado formatos de compresión de imágenes más eficientes, también su pueden enviar notificaciones por correo electrónico o SMS al detectar actividad, en ciertos horarios programados.

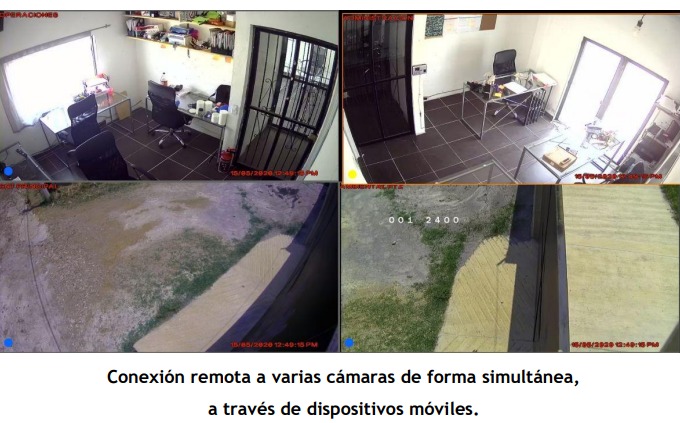

Los sistemas de CCTV con conexión a internet permiten acceder a las imágenes vía remota desde dispositivos móviles, centros de monitoreo o prácticamente cualquier dispositivo con una conexión a internet. Los monitores pueden ser compartidos por varias cámaras de manera que no se necesita uno por cada cámara conectada al sistema, algunos equipos dividen la pantalla en cuatro o más partes para ver las imágenes simultaneas de todas las cámaras, otros permiten seleccionar cual cámara deseamos monitorear, aquellas cámaras con movimiento (PTZ) pueden ser controladas a distancia.

⇒2. Cámaras de CCTV.

_____________________________

_____________________________

↪Cámaras más comunes : DOMO - BULLET - PTZ - PROFESIONAL

_____________________________

↪Cámaras de Domo:

También conocidas como cámaras de velocidad variable, son cámaras que se caracterizan por su carcasa redonda. Se utilizan comúnmente para la vigilancia en interiores y exteriores y ofrecen un ángulo de visión amplio. Estas cámaras pueden ser fijas o móviles, con la capacidad de girar para seguir a un objeto o persona en movimiento.

↪Cámaras Bullet:

Estas cámaras son ideales para la vigilancia en exteriores debido a su carcasa resistente a la intemperie. Estas cámaras generalmente tienen una lente fija y ofrecen una calidad de imagen de alta definición (HD). También pueden tener características adicionales, como detección de movimiento, infrarrojos para visión nocturna y funciones de grabación en bucle. Son adecuadas para áreas con poca luz y para la vigilancia de larga distancia.

↪Cámaras Ocultas:

Estas cámaras se caracterizan por su pequeño tamaño y su capacidad para integrarse en objetos comunes. Estas cámaras generalmente tienen una lente fija y ofrecen una calidad de imagen de alta definición (HD). También pueden tener características adicionales, como detección de movimiento, grabación en bucle y alimentación a través de batería o corriente eléctrica. Son ideales para la vigilancia encubierta y se pueden utilizar en oficinas, tiendas minoristas y hogares.

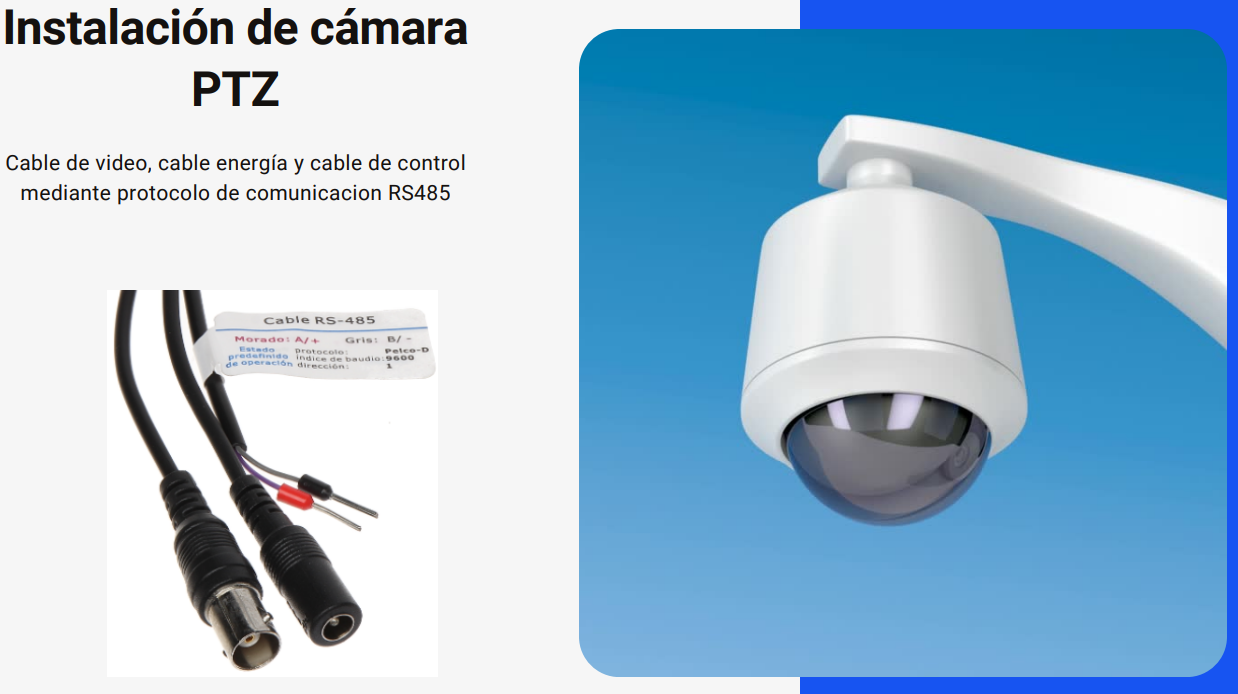

↪Cámaras PTZ (pan - tilt - zoom):

Estas cámaras se caracterizan por su capacidad de moverse y ofrecer funciones de inclinación, panorámica y zoom. Estas cámaras generalmente tienen una lente variable y ofrecen una calidad de imagen de alta definición (HD). También pueden tener características adicionales, como detección de movimiento, seguimiento automático y funciones de posicionamiento preestablecidas. Son ideales para la vigilancia en interiores y exteriores y son especialmente útiles en áreas de alta densidad de tráfico.

↪Cámaras IP:

Estas cámaras son ideales para la vigilancia en red y se pueden integrar con sistemas de seguridad existentes. Estas cámaras generalmente tienen una lente variable y ofrecen una calidad de imagen de alta definición (HD). También pueden tener características adicionales, como detección de movimiento, notificaciones de alerta y grabación en la nube. Son ideales para la vigilancia remota y para la supervisión de múltiples ubicaciones.

Existen diversos tipos de cámaras CCTV que se adaptan a las necesidades y requisitos específicos de cada aplicación de seguridad. Al seleccionar una cámara CCTV, es importante considerar factores como la ubicación de la cámara, las condiciones ambientales, el nivel de seguridad requerido y el presupuesto disponible.

⇒3. Diagrama de conexión con cable UTP.

_____________________________

↪UTP (Unshielded Twisted Pair).

Como su nombre (en inglés) lo indica, es un cable de pares trenzados sin escudo o protección (esto se refiere a la malla interna que protege a los cables de interferencias electromagnéticas externas); son cuatro pares de hilos identificados con recubrimiento de pvc en colores diferentes (naranja, naranja-blanco, verde, verde-blanco, azul, azul-blanco, CURSO DE CCTV CAPACITACIÓN café y café-blanco) trenzados a lo largo del cordón, comúnmente divididos en su interior por un separador en forma de cruz de material dieléctrico, cada hilo es de cobre y es unifilar

↪CABLE UTP CATEGORÍA 5e

Es el más utilizado para sistemas de CCTV en los cuales las distancias de cableado no son muy largas, brindando gran nitidez y estabilidad de imagen. La categoría de cable UTP está dividida en dos presentaciones: aleación o también llamado CCA, que es una combinación de cobre con otros elementos, siendo el más común para su combinación el aluminio. Y categoría 5 cien por ciento cobre, que es de mucha más calidad, lo cual nos puede dar distancias de cableado más largas y mayor nitidez. Tiene una frecuencia máxima de operación de 100 MHz

_____________________________

↪CABLE UTP CATEGORÍA 6

Esta categoría de cable es más utilizada en cableado de redes de internet, por tener una mayor velocidad de transmisión de datos llegando a los 250Mhz, por esta cualidad, es ideal para el cableado de cámaras de seguridad IP, por la fluidez que nos puede brindar en cuanto a la transmisión de video. Al igual que las otras categorías está divido en aleación y cien por ciento cobre, siendo esta última presentación la mejor opción si queremos la mayor calidad en nuestro sistema de video vigilancia.
